삼영이엔씨 AIS

☆CLASS A AIS(상선용 및 연안용)

SI-70A

특징

• IEC61993-2 Ed.2.0 / IEC61162-1 Ed.5.0 / IEC62288 Ed.2.0 / ITU-RM.1371-5 / ITU-RM.493-14 / ITU-RM.825-3 / IMO Resolution MSC.74(69) / IEC60945 Ed 4.0 / IEC61108-1 / IEC61108-2 기준에 일치, 최신 국제 법규 적용

• 통합된 고해상도 컬러 디스플레이 / 일체형 통합 Class A 트랜시버

• 전원이 분리 된 공급 전압 11~36V (역방향 방지 회로 내장)

• RS-232 출력 2개 추가 (보호 회로 내장)

• 부팅시 간편 설정 가능 / 편리한 키보드 구성

• 다양한 선박 타겟 정렬 방법(MMSI, 거리, 방위 내림차순, 오름차순)

• 선명, MMSI로 타겟 선박 검색 기능

• 한글, 중문, 영어, 러시아어 다국어 메뉴 옵션 지원

• 외부 센서 입력 속도 자동 검출 및 확인

• 향상된 자가 점검 기능 / 지속적인 내부고장 진단 및 진단 시스템

• SD카드(1G~16G지원)를 이용한 편리한 소프트웨어 업그레이드

• (선택사양) 매립형 브라켓 사용으로 매립가능

제품사양

​▶︎ 전원부 사양

• AIS unit DC IN : 12V / 24V (24V일 때 RX :0.5A / TX : 2.5A)

• AC/DC unit (SP-70AD) AC IN : 100~230VAC, 47~63 Hz DC OUT : DC24V / 6.3A



​▶︎ 송수신기 사양

• 송수신 주파수 범위 : 156.025~162.025 MHz

• 기본 주파수 : AIS1 (CH 87B) = 161.975 MHz(F1D)

AIS2 (CH 88B) = 162.025 MHz(F1D)

AIS3 (CH 70fixed) = 156.525 MHz(G2B)

• 송신출력 : 12.5W (41dBm±1.5dB/8.91W~17.78W) or 1.0W (30dBm±1.5dB/0.7W~1.41W)

• 안테나 임피던스 : 50Ω (SO-239)

• AIS 수신 감도 : PER < 20% at –107 dBm

• DSC 수신감도 : BER <10-4 at -107 dBm



​▶︎ 표시부 사양

• LCD : 7 inch TFT color, 800 x 480



​▶︎ 입출력통신

• SENS1/2/3 : IEC61162-1/2 (input only)

• LONG/AUX/PILOT : IEC61162-1/2 (input & output)



​▶︎ GNSS 안테나 및 수신기 사양

• 안테나 : GNSS-70 (PATCH ANTENNA / TNC / RG-58U / Gain:17dB)

• 수신기 : 72-channel u-blox engine / GPS / QZSS / GLONASS / BeiDou / Galileo / WAAS, EGNOS, MSAS.



​▶︎ VHF 안테나 사양

• 모델명 : SAN-150 (2dBi) / SAN-240 (5dBi)

• 콘넥타 타입 : Standard female UHF

• 주파수 범위 : 156-162 MHz, VSWR < 1.5 :1

• 임피던스 : 50 ohm

• 출력 범위 : 100W



​▶︎ 사용 환경

• 적용 법규 : IEC 60945 (EMC, 건조열, 습도, 저온, 진동, 부식, 컴퍼스 안전거리 등)

• 안테나 동작 범위 : -30℃ ~ +70℃

• 본체 동작 범위 : -15℃ ~ +55℃

• 보관 온도 : -25℃ ~ +75℃

SI-30A :단종품
AIS-50A :단종품

☆Class B AIS 플로터(국내연안용)

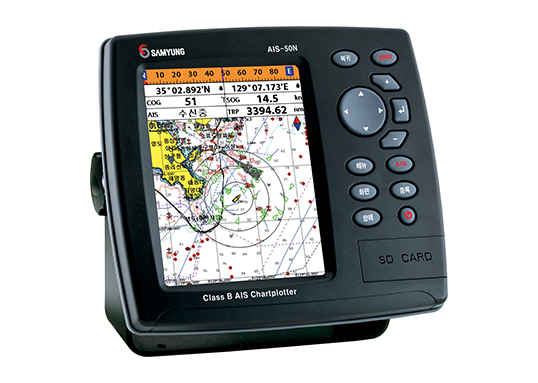

AIS-50N

특징

• 연근해를 항해하는 소형선박용으로 타선박의 국적,항행정보 등 실시간 모니터링 가능

• SD카드를 이용한 NAVIONICS®GOLD 사용 가능

• 독립된 AIS, SRM(안전관련 메세지) 버튼 사용가능

• 레인지 링을 포함한 내장지도와 0.01~32nm까지 12단계 확대/축소 가능

• 커서 ID 모드로 타겟팅 선박의 데이타 판독 가능

• 위성 DGPS(WAAS, MSAS, EGNOS) 기능 내장





제품사양

• 크기 : 164 mm(H) x 183 mm(W) x 91 mm(D)

• 화면 : 5.6 인치, TFT color LED, 480 x 640 픽셀

• 사용전압 : 10 to 34 V DC

• 사용전류 : 13.8 V

• 동작온도 : -10°C ~ 50°C

• 경보 : 도착경보, 앵커경보, 이탈경보, 침입경보, 저수심 경보, 고수심 경보, 수온경보, 수온비율경보, 저전압 경보, AIS위험선박경보, AIS근접경보

• 지도 카드 : NAVIONICS®GOLD

• 사용자 카드 : SD Card

• 목적지 : 10.000개의 목적지 설정 (마크 종류 : 48, 마크색: 16)

• 루트 : 100개의 루트 설정(1루트 = 100목적지)

• 항적 : 10개의 항적 설정(1개항적= 15,000점)

• 측지계 : 216 측지계

• 지도 축척 : 0.2~500 nm

• NMEA : NMEA 0183 속도 : 4800,9600,38400 baud, NMEA 2000

• 구성품 : 본체(AIS-50N), GPS 안테나(SAN-60), VHF 안테나(SAN-150)





☆Class B AIS 트랜스폰더(국내연안용)

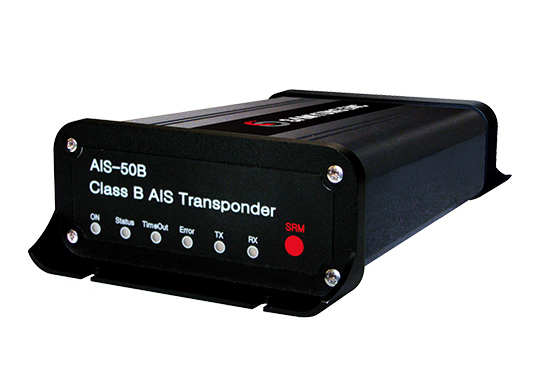

AIS-50B

특징

• AIS 채널 86B(161.975MHz), 88B(162.025MHz)에서 수신되는 AIS Data를 디스플레이 장치로 출력 가능

• 4800 Baud/ 38400 baud 두가지 통신속도 지원

• RS-232, 422 입출력 포트 지원

• 외부 GPS 장비에서 나오는 신호를 RS-232, 422 인터페이스로 연결가능

• 다양한 상태정보를 LED로 표시 가능

• SRM(안전관련 메세지) 전송가능





제품사양

• 주파수 대역 : 156.025MHz ~ 162.025 MHz, 디폴트 채널 88B, AIS(162.025 MHz), 디폴트 채널 87B, AIS(161.975 MHz)

• 채널간격 : 25kHz

• VHF 안테나 커넥터 : TNC

• GPS 안테나 커넥터 : BNC

• 안테나 임피던스 : 50Ω

• 주파수 안정도 : ±  10PPM ( -20°C ~ + 60°C)

• 전송속도  : 9600 bps

• 공급전원 : DC 12V~34V (DC 12V, 1.2A 최대)

• 동작온도 : -15°C ~ + 55°C

• 송신출력 : 2W(33dBm ± 1.5 dB)

• 변조방식 : GMSK

• 수신감도 : -107 dBM (에러메세지 비율 : 20%)

• 인접채널 제거비 : 70dB

• 동일채널 제거비 : 10dB

• 상호변조 : 65dB

• 감도 억압비율 : 84dB



☆CLASS A/B AIS 수신기
SI-60RX

특징

• 타선박의 국적, 항행정보를 NAVIS 플로타,MKD,PC에 연동하여 실시간 모니터링 가능

• 저가의 비용으로 설치가 간편

• 4800 Baud/38400 Baum 두가지 통신 속도 지원

• A Class, B Class 두가지 수신 가능

• RS-232, 422 입출력 포트 지원

• AIS 채널 87B(161.975MHz), 88B(162.025MHz)에서 수신되는 AIS Data를 디스플레이 장치로 출력 가능

• 외부 GPS 장비에서 나오는 신호를 RS-232,422 인터페이스로 연결 가능

• 다양한 상태정보를 LED로 표시 가능(POWER, RX-A, RX-B, GPS, ERROR)





제품사양

▶ AIS 수신장치

• 수신 주파수 대역 : 156.025MHz~162.025MHz

  · 수신기 1. 디폴트 채널 88B, AIS(162.025MHz)

  · 수신기 2. 디폴트 채널 87B, AIS(161.975MHz)

• 채널간격 : 25KHz

• 통신방식 : 단신 및 복신

• 안테나 임피던스 : 50(SO-239)

• 주파수 안정도 : ±10PPM(-20°C ~ +60°C)

• 외부 인터페이스 : ITU/NMEA-0183

• 공급전원 : 12~24VDC, 0.4A Max.(DC 12V)

• 동작온도 : -15°C ~ +55°C



☆ 어망전자부이
GNB-500N / GNB

• 외부 자석으로 전원 on/OFF 가능
• 시중에서 간편히 구입할 수 있는 일반 D형 배터리 사용
• 4단계 송신 간격 설정으로 배터리 수명 조절 가능
• 플로터에 최대 99개의 부이표시 가능
• 완벽한 방수 등급 IP68 만족

• 송신기 및 플로터를 통한 배터리 잔량 표시 가능

• 송신기에 고휘도 LED를 사용하여 가시거리에서 쉽게 식별 가능

• 통달거리 개선을 위한 PCB 일체형 안테나 제작

• U-BLOX사의 7 시리즈 GPS칩을 사용하여 위치 오차 최소화



제품사양

GNB-500N (송신기)

• 송신 주파수: 442,175MHz
• 공중선 전력: 2W
• 전파형식: F1D
• 온도범위: 동작온도 : -20℃~+55℃, 보관 : -30℃~+70℃
• 안테나 : 무지향성 미앤더 라인 안테나
• 최장사용시간: 3,500시간

• 동작전원:4.5V



GNB-400S (수신기)

• 송/수신 주파수 : 442.175MHz

• 전파형식 : F1D

• 저장온도 : -30ºC ~ +70ºC

• 안테나 : 무지향성 휩 안테나

• 크기 : 423mm (높이) x 126mm (지름)

• 옵션 : SB-500 (버퍼)





특징

• IEC61993-2 Ed.2.0 / IEC61162-1 Ed.5.0 / IEC62288 Ed.2.0 / ITU-RM.1371-5 / ITU-RM.493-14 / ITU-RM.825-3 / IMO Resolution MSC.74(69) / IEC60945 Ed 4.0 / IEC61108-1 / IEC61108-2 기준에 일치, 최신 국제 법규 적용

• 통합된 고해상도 컬러 디스플레이 / 일체형 통합 Class A 트랜시버

• 전원이 분리 된 공급 전압 11~36V (역방향 방지 회로 내장)

• RS-232 출력 2개 추가 (보호 회로 내장)

• 부팅시 간편 설정 가능 / 편리한 키보드 구성

• 다양한 선박 타겟 정렬 방법(MMSI, 거리, 방위 내림차순, 오름차순)

• 선명, MMSI로 타겟 선박 검색 기능

• 한글, 중문, 영어, 러시아어 다국어 메뉴 옵션 지원

• 외부 센서 입력 속도 자동 검출 및 확인

• 향상된 자가 점검 기능 / 지속적인 내부고장 진단 및 진단 시스템

• SD카드(1G~16G지원)를 이용한 편리한 소프트웨어 업그레이드

• (선택사양) 매립형 브라켓 사용으로 매립가능

제품사양

​▶︎ 전원부 사양

• AIS unit DC IN : 12V / 24V (24V일 때 RX :0.5A / TX : 2.5A)

• AC/DC unit (SP-70AD) AC IN : 100~230VAC, 47~63 Hz DC OUT : DC24V / 6.3A



​▶︎ 송수신기 사양

• 송수신 주파수 범위 : 156.025~162.025 MHz

• 기본 주파수 : AIS1 (CH 87B) = 161.975 MHz(F1D)

AIS2 (CH 88B) = 162.025 MHz(F1D)

AIS3 (CH 70fixed) = 156.525 MHz(G2B)

• 송신출력 : 12.5W (41dBm±1.5dB/8.91W~17.78W) or 1.0W (30dBm±1.5dB/0.7W~1.41W)

• 안테나 임피던스 : 50Ω (SO-239)

• AIS 수신 감도 : PER < 20% at –107 dBm

• DSC 수신감도 : BER <10-4 at -107 dBm



​▶︎ 표시부 사양

• LCD : 7 inch TFT color, 800 x 480



​▶︎ 입출력통신

• SENS1/2/3 : IEC61162-1/2 (input only)

• LONG/AUX/PILOT : IEC61162-1/2 (input & output)



​▶︎ GNSS 안테나 및 수신기 사양

• 안테나 : GNSS-70 (PATCH ANTENNA / TNC / RG-58U / Gain:17dB)

• 수신기 : 72-channel u-blox engine / GPS / QZSS / GLONASS / BeiDou / Galileo / WAAS, EGNOS, MSAS.



​▶︎ VHF 안테나 사양

• 모델명 : SAN-150 (2dBi) / SAN-240 (5dBi)

• 콘넥타 타입 : Standard female UHF

• 주파수 범위 : 156-162 MHz, VSWR < 1.5 :1

• 임피던스 : 50 ohm

• 출력 범위 : 100W



​▶︎ 사용 환경

• 적용 법규 : IEC 60945 (EMC, 건조열, 습도, 저온, 진동, 부식, 컴퍼스 안전거리 등)

• 안테나 동작 범위 : -30℃ ~ +70℃

• 본체 동작 범위 : -15℃ ~ +55℃

• 보관 온도 : -25℃ ~ +75℃
